立體倉庫中常見的機械設備

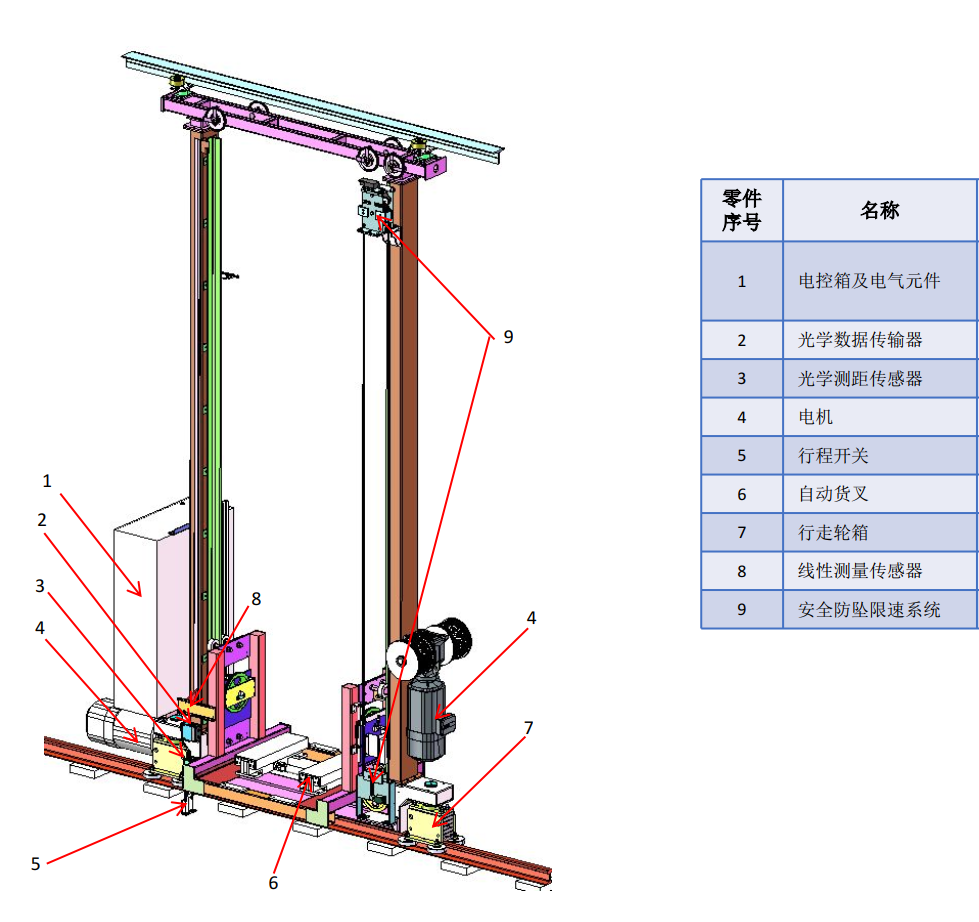

一. 堆垛機
二. 起升機構，傳動機構
起升機構、傳動機構是巷道堆垛機是完成貨物垂直上下運動的機構，主要是由電機、制動器、減速器、卷筒等部件組成。
在堆垛機生產中采用油鋼絲繩，即使用時無需在外添加潤滑油，其內部纖維芯浸油，起潤滑等作用，同時也不會有油污滲出污染環境。
同時對電機、制動器等機構額外設計防護外殼，同時對堆垛機供電線纜，網數據通信線纜等采用阻燃，隔熱，配置隨行結構等措施，一方面保障設備，機構本身的運行穩定性和安全性，同時也可以對周圍環境進行保護，防止設備本身對倉庫環境的影響。
三. 堆垛機機架設計
堆垛機機架主要是由上橫梁，立柱，下橫梁等結構組成。上橫梁采用Q235材質鋼材焊接而且的矩形框式結構，與立柱間通過焊接和緊固機構進行連接，立柱由角鋼等焊接而成。下橫梁也是由Q235材質鋼材按照電機，配電柜體等機構的尺寸制作。
四. 堆垛機安全機構
在堆垛機的運行過程中，整個機構是做三維運動，其中水平方向行走是沿著軌道方向運動，因此在每根軌道的終端均設置了水平機械止檔裝置，在水平方向具備安全剎車系統；豎直方向具備止擋裝置。在軌道兩端采用在兩端安裝橡膠緩沖器進行一個機械擋位。一旦出現堆垛機意外情況，將起到保護作用，防止堆垛機脫軌運行等情況。
同時在堆垛機上配置了安全防墜限速系統，該安全防墜限速系統可以實現對堆垛機運行速度的控制，起到減速，限速作用。同時在若出現牽引鋼繩松動等情況，也可以實現緊急剎車等作用。
在堆垛機行進過程中，通過相關光學測距及線性測量傳感器實現對堆垛機行進狀態的實時監測，若出現突發或緊急故障情況，系統將自動預警提示。并可以通過電氣保護措施——“急停”按鈕進行手動操作，使堆垛機緊急停車。
在設計上述安全機構的同時，我司根據本項目的應用場景，最大限度的保障堆垛機安全穩定可靠運行，還設計了具備貨叉動作聯鎖保護及“雙重入庫”和“空取貨”探測及報警功能，載貨臺設計有貨物托盤超差檢測機構；載貨臺設計有貨架貨位虛實探測器，判斷貨位有無貨狀態。
五. 滾動傳輸線
滾動傳輸線可用于輔助堆垛機將貨物進行取出時運送至操作區，同時將需要存儲的貨物從操作區運送至堆垛機可以自動取進的位置。
